Switch PoE Przemysłowy
NV-ISHP64PG-2S
Przemysłowy, gigabitowy switch PoE (4x PoE Gigabit + 2x SFP Gigabit) – NV-ISHP64PG-2S Kluczowe funkcje: • 4 dedykowane porty zasilające Gigabit PoE pracujące w standardzie 802.3af/at. • 2 sloty SFP (Gigabit) do zestawienia połączeń światłowodowych na duże odległości. • Tryb AI Extend pozwalający na przesył zasilania i danych po miedzi na odległość aż do 300 metrów. • Całkowity budżet zasilania 60W i architektura przełączania "Store and Forward" bez blokowania pasma. Model NV-ISHP64PG-2S to wybitnie potężny, niezarządzalny przełącznik PoE z rygorystycznej półki przemysłowej, zaprojektowany z myślą o skrajnie obciążonych węzłach transmisyjnych. Dedykowany do montażu i pracy w niekorzystnym środowisku, switch ten został wyposażony w niezależne porty uplink w postaci dwóch slotów na wkładki optyczne SFP. Umożliwia to podłączenie urządzenia bezpośrednio do miejskiej sieci światłowodowej i szybką integrację z infrastrukturą wyższego rzędu. Dzięki pełnej prędkości gigabitowej na każdym dostępnym porcie, jest to bezdyskusyjnie najlepszy układ nerwowy do obsługi nieprzerwanych strumieni wideo z wielomegapikselowych kamer lub rozwiązań z zakresu automatyki i robotyki przemysłowej.
Kluczowe parametry
Port PoE
4x 1Gbps (PoE-out)
Standard PoE
802.3af/at
Budżet PoE
120W
Port SFP / SFP+
2x 1Gbps SFP
Przepustowość
12 Gbps
Zarządzanie
Unmanaged
Zasilanie
48-52V DC
Pobór mocy
< 5W (bez PoE)
Funkcje

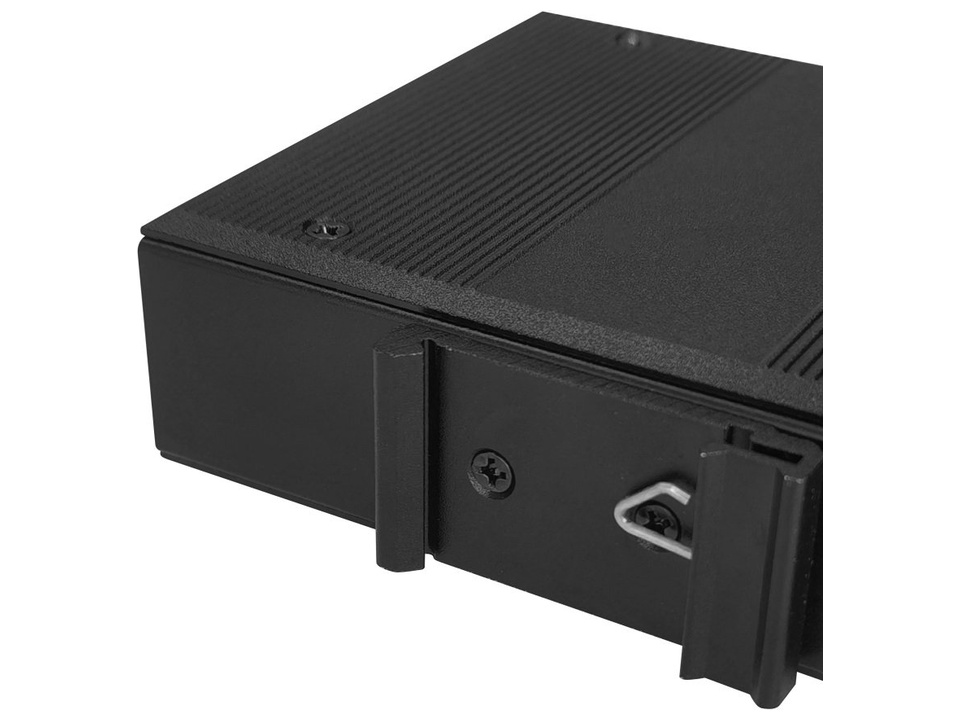

VLAN, AI-PoE, Extend 300m, DIN Rail
Obudowa
Industrial IP40
Specyfikacja techniczna
| Model | NV-ISHP64PG-2S |

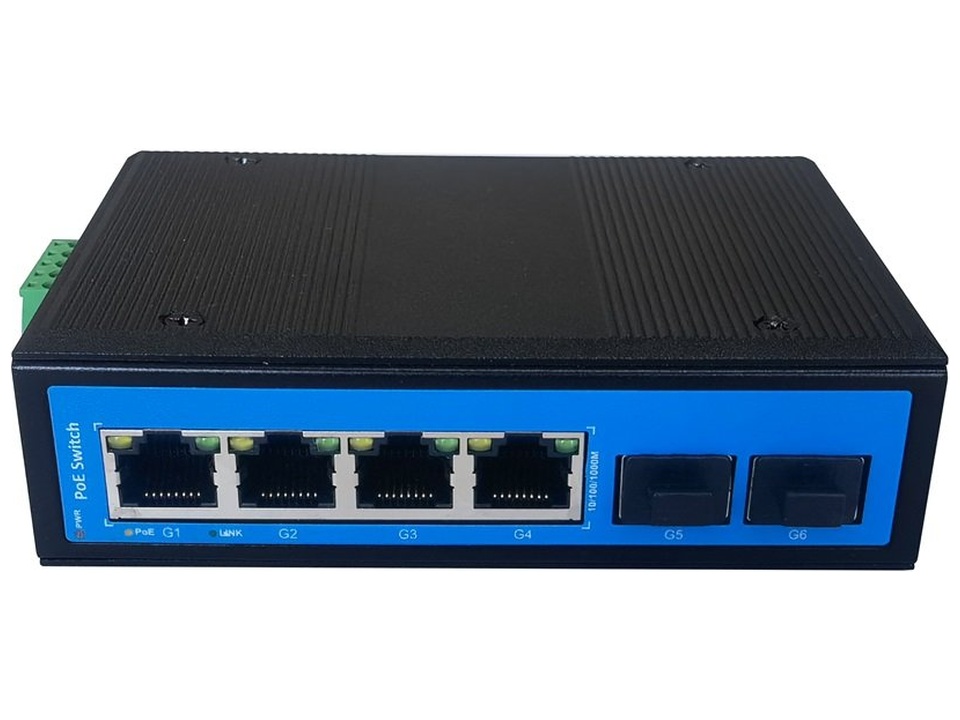

| Interfejs | 4*10/100/1000Base-T porty POE (Dane/Zasilanie) 2*100/1000Base-X porty światłowodowe (sloty SFP) (Dane) 2 zestawy redundantnego interfejsu zasilania DC V+, V- (5-pinowe złącze Phoenix) |
| Porty PoE | Porty 1-4 obsługują POE @ IEEE802.3af/at |
| Protokoły sieciowe | IEEE802.3 10BASE-T IEEE802.3u 100BASE-T/TX IEEE802.3ab 1000BASE-T IEEE802.3z 1000BASE-X IEEE802.3u 100BASE-FX IEEE802.3x |
| Standard PoE | IEEE802.3af/at |

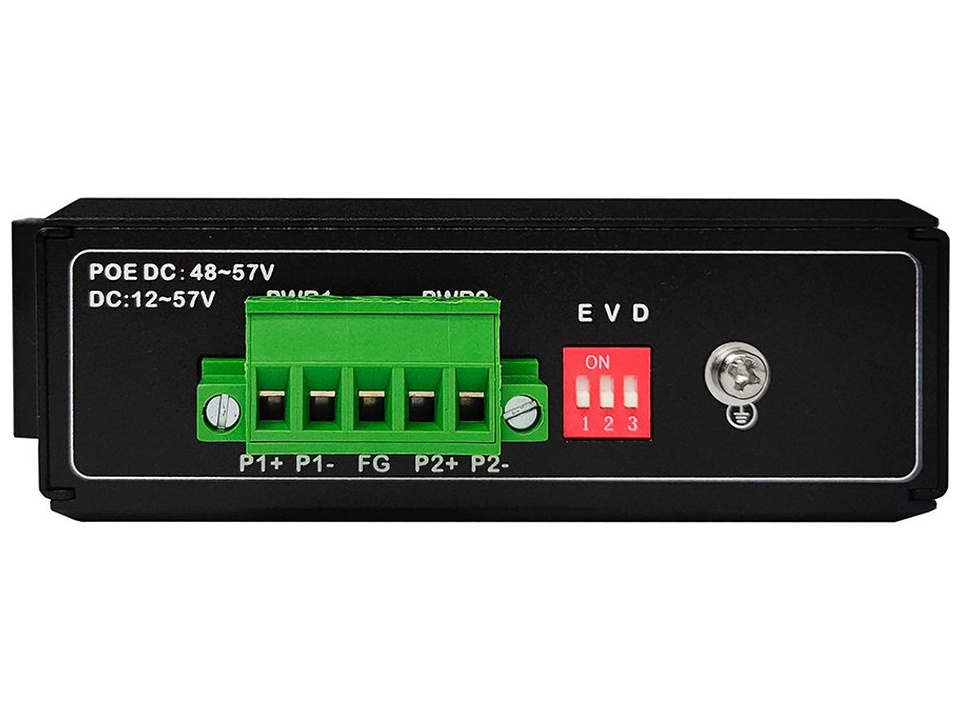

| Funkcje | Za pomocą przełącznika DIP, domyślnie obsługuje priorytetyzację portów. E: AI Extend - transmisja do 300 metrów i automatyczna zmiana prędkości pojedynczego portu (limit 10Mbps), pozostałe porty utrzymują 100M/1000M w promieniu 100 metrów; V: Po włączeniu, porty 1-4 obsługują izolację każdego portu i VLAN; D: Po włączeniu, porty 1-4 obsługują tryb samonaprawiania sieci AI-PoE (funkcja PoE Watchdog), Automatycznie rozwiązuje problemy z kamerą i redukuje koszty posprzedażowe. |
| Charakterystyka portu SFP | Gigabitowy interfejs światłowodowy SFP, moduły światłowodowe nie są dołączone i należy je dokupić osobno (opcjonalnie moduły jedno/wielomodowe, pojedyncze/podwójne włókno). |
| Tryb przekazywania | Store and Forward (zapamiętaj i wyślij) |
| Wydajność przełączania | 12Gbps (non-blocking) |
| Szybkość przekazywania (dla pakietów 64-bajtowych) | 8.93Mpps |
| Tablica adresów MAC | 4K |
| Pamięć bufora | 2M |
| Ramka Jumbo | 10K |
| Transmisja po skrętce | 10BASE-T: UTP Kat. 3, 4, 5 (≤100 metrów) 100BASE-TX: UTP Kat. 5 lub wyższa (≤100 metrów) 1000BASE-T: UTP Kat. 5e lub wyższa (≤100 metrów) |
| Kabel światłowodowy | Wielomodowy: 850nm 0~500M, 1310nm 0~2KM; Jednomodowy: 1310nm 0~40KM, 1550nm 0~120KM. |
| Piny zasilające | Domyślnie 1/2 (+), 3/6 (-) |
| Napięcie robocze | 48-57VDC; 5-pinowe przemysłowe złącze Phoenix, wsparcie dla ochrony przed odwrotną polaryzacją. |
| Maksymalna moc na port | 30W; IEEE802.3af/at |
| Całkowita moc / Napięcie wejściowe | 60W (48-57VDC) |
| Pobór mocy | Tryb czuwania: <3W; Pełne obciążenie: <60W |
| Wskaźniki LED | Wskaźnik zasilania: PWR (Zielony); Wskaźnik sieci: 1-8(Link/Act)/ (Zielony), 9(Link/Act)/ (Zielony), Prędkość/ (Pomarańczowy); Wskaźnik POE: PoE (Pomarańczowy) |
| Zasilacz | Brak w zestawie, opcjonalny zasilacz przemysłowy 48V/60W lub 48V/120W |
| Temperatura pracy / Wilgotność | -40~+75°C; 5%~90% wilgotności względnej (bez kondensacji) |
| Temperatura przechowywania / Wilgotność | -40~+85°C; 5%~95% wilgotności względnej (bez kondensacji) |
| Wymiary | 119 * 100 * 35 mm |
| Waga netto/brutto | <1.3 kg / <1.8 kg |
| Ochrona odgromowa / Stopień ochrony | Ochrona odgromowa: 6KV 8/20us; Stopień ochrony: IP40 IEC61000-4-2(ESD): ±8kV wyładowanie kontaktowe, ±15kV wyładowanie w powietrzu IEC61000-4-3(RS): 10V/m (80~1000MHz) IEC61000-4-4(EFT): kabel zasilający: ±4kV; kabel transmisji danych: ±2kV IEC61000-4-5(Ochrona przeciwprzepięciowa): kabel zasilający: CM±4kV/DM±2kV; kabel transmisji danych: ±4kV IEC61000-4-6(transmisja częstotliwości radiowej): 10V (150kHz~80MHz) IEC61000-4-8(pole magnetyczne o częstotliwości sieciowej): 100A/m; 1000A/m, 1s do 3s IEC61000-4-9(impulsowe pole magnetyczne): 1000A/m IEC61000-4-10(tłumione oscylacje): 30A/m 1MHz IEC61000-4-12/18 (fala uderzeniowa): CM 2.5kV, DM 1kV IEC61000-4-16(transmisja w trybie wspólnym): 30V; 300V, 1s FCC Part 15/CISPR22(EN55022): Klasa A IEC61000-6-2(Ogólny standard przemysłowy) |
| Certyfikaty | CCC; znak CE, komercyjny; CE/LVD EN60950; FCC Part 15 Class B; ROHS; UKCA |
| Gwarancja | 5 lat, dożywotnia konserwacja. |
